Trong lĩnh vực kỹ thuật, bản vẽ chi tiết đóng vai trò trung tâm trong việc truyền đạt các thông số kỹ thuật cần thiết để chế tạo một bộ phận cụ thể. Khả năng đọc và hiểu bản vẽ chi tiết không chỉ là kỹ năng chuyên môn mà còn là yếu tố then chốt giúp người thợ cơ khí, kỹ sư hay bất kỳ ai liên quan đến sản xuất có thể làm việc hiệu quả, giảm thiểu sai sót và đảm bảo chất lượng sản phẩm.
Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về nội dung của bản vẽ chi tiết cũng như trình tự đọc bản vẽ một cách logic, khoa học, giúp bạn tự tin hơn khi làm việc với các bản vẽ kỹ thuật trong nhiều lĩnh vực khác nhau.
Có thể bạn quan tâm: Dự Báo Thời Tiết Tam Kỳ Quảng Nam Hôm Nay: Cập Nhật Liên Tục & Chi Tiết
Nội dung cốt lõi của bản vẽ chi tiết

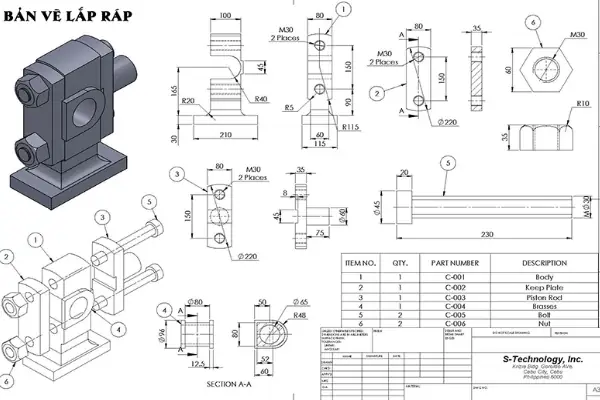

Bản vẽ chi tiết là một tài liệu kỹ thuật quan trọng, được sử dụng để mô tả một cách chính xác hình dạng, kích thước, yêu cầu kỹ thuật và các thông tin liên quan khác của một chi tiết máy hoặc một bộ phận sản phẩm. Đây là tài liệu duy nhất được dùng để chế tạo và kiểm tra chi tiết.
1. Các hình biểu diễn
Phần hình biểu diễn là một trong những yếu tố quan trọng nhất, giúp người đọc hình dung được hình dạng không gian của chi tiết. Các hình biểu diễn bao gồm:
- Hình chiếu chính (Hình chiếu đứng): Thường là hình chiếu thể hiện rõ nhất hình dạng đặc trưng của chi tiết.
- Hình chiếu bằng: Thường dùng để thể hiện hình dạng từ trên xuống.
- Hình chiếu cạnh: Thể hiện hình dạng từ bên trái hoặc bên phải.
- Hình cắt và mặt cắt: Dùng để thể hiện cấu trúc bên trong chi tiết khi cần thiết, đặc biệt với các chi tiết có lỗ, rãnh, hoặc cấu trúc phức tạp.
- Hình trích (Chi tiết phóng to): Dùng để thể hiện chi tiết một phần nhỏ nào đó mà hình biểu diễn chính không thể hiện rõ.
2. Các kích thước
Kích thước là yếu tố không thể thiếu trong bản vẽ chi tiết, giúp người thợ biết được chính xác các thông số hình học cần thiết để gia công.
- Kích thước định vị: Xác định vị trí tương đối giữa các phần của chi tiết (ví dụ: khoảng cách giữa hai lỗ).
- Kích thước định hình: Xác định hình dạng và kích thước của từng phần chi tiết (ví dụ: đường kính lỗ, chiều dài, chiều rộng).
- Kích thước giới hạn: Có thể có dung sai cho phép, thể hiện độ chính xác cần đạt được.
3. Yêu cầu kỹ thuật
Yêu cầu kỹ thuật cung cấp thông tin về các đặc tính kỹ thuật mà chi tiết phải đáp ứng, bao gồm:
- Độ nhám bề mặt: Được ký hiệu bằng các ký hiệu chuẩn để chỉ định độ nhẵn hoặc độ nhám của bề mặt.
- Vật liệu: Ghi rõ loại vật liệu dùng để chế tạo chi tiết (thép, nhôm, nhựa…).
- Xử lý nhiệt: Nếu cần, sẽ ghi rõ các yêu cầu về tôi, ram, thấm than…
- Ghi chú kỹ thuật: Các yêu cầu đặc biệt khác như độ cứng, độ bóng, điều kiện làm việc…
4. Khung tên
Có thể bạn quan tâm: Phà Bình Khánh Đi Vũng Tàu: Hành Trình Tiết Kiệm Chi Phí Và Khám Phá Vẻ Đẹp Biển Miền Nam
Khung tên là phần không thể thiếu, nằm ở góc dưới bên phải bản vẽ, chứa các thông tin tổng quan:
- Tên chi tiết: Tên gọi chính xác của bộ phận được thể hiện.
- Số hiệu bản vẽ: Mã số để tra cứu và quản lý.
- Tỷ lệ: Tỷ lệ giữa kích thước trên bản vẽ so với kích thước thực tế.
- Tác giả: Người lập bản vẽ.
- Ngày tháng: Ngày lập bản vẽ.
- Đơn vị: Đơn vị đo lường được sử dụng.
Có thể bạn quan tâm: Cách Chữa Chè Khúc Bạch Không Đông: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu
Trình tự đọc bản vẽ chi tiết hiệu quả
Để đọc bản vẽ chi tiết một cách chính xác và nhanh chóng, bạn nên tuân theo một trình tự logic, giúp tiếp cận thông tin một cách có hệ thống.
Bước 1: Đọc khung tên
Đây là bước đầu tiên và quan trọng nhất, giúp bạn nắm được:
- Tên chi tiết: Xác định rõ bạn đang làm việc với bộ phận nào.
- Số hiệu bản vẽ: Đảm bảo bạn đang xem đúng tài liệu.
- Tỷ lệ: Hiểu được tỷ lệ bản vẽ để hình dung kích thước thực tế.
- Vật liệu: Biết được vật liệu chế tạo, ảnh hưởng đến phương pháp gia công.
Bước 2: Phân tích hình biểu diễn
Sau khi nắm được thông tin cơ bản, hãy tập trung vào các hình biểu diễn:
- Xác định hình chiếu chính: Thường là hình thể hiện rõ nhất hình dạng chi tiết.
- So sánh các hình chiếu: Dùng phương pháp chiếu để hình dung không gian 3D của chi tiết.
- Chú ý các hình cắt và mặt cắt: Hiểu rõ cấu trúc bên trong.
- Tìm các hình trích: Nếu có, hãy xem xét kỹ các phần được phóng to.
Bước 3: Đọc các kích thước
Khi đã hình dung được hình dạng, hãy chuyển sang phần kích thước:
- Xác định các kích thước định hình: Hiểu được kích thước tổng thể và từng phần.
- Xác định các kích thước định vị: Biết được vị trí tương đối giữa các phần.
- Chú ý dung sai: Nếu có dung sai, cần đảm bảo gia công trong giới hạn cho phép.
- So sánh với hình biểu diễn: Đảm bảo kích thước phù hợp với hình dạng đã xác định.
Bước 4: Đọc yêu cầu kỹ thuật
Phần này chứa các thông tin quan trọng về chất lượng và đặc tính của chi tiết:
- Độ nhám bề mặt: Chọn phương pháp gia công phù hợp để đạt được độ nhẵn cần thiết.
- Vật liệu và xử lý nhiệt: Đảm bảo sử dụng đúng vật liệu và áp dụng các phương pháp xử lý nhiệt (nếu cần).
- Ghi chú kỹ thuật: Tuân thủ các yêu cầu đặc biệt như độ cứng, điều kiện làm việc…
Bước 5: Tổng hợp thông tin
Sau khi đã đọc và hiểu từng phần, hãy tổng hợp lại toàn bộ thông tin:
- Hình dung chi tiết hoàn chỉnh: Kết hợp hình dạng, kích thước và yêu cầu kỹ thuật để có cái nhìn toàn diện.
- Xác định phương pháp gia công: Dựa trên vật liệu, kích thước và yêu cầu kỹ thuật để chọn phương pháp gia công phù hợp.
- Kiểm tra tính khả thi: Đảm bảo rằng chi tiết có thể được chế tạo theo đúng yêu cầu.
Mẹo đọc bản vẽ chi tiết nhanh chóng và chính xác
1. Làm quen với các ký hiệu chuẩn
- Ký hiệu vật liệu: Mỗi loại vật liệu có ký hiệu riêng, giúp nhận diện nhanh.
- Ký hiệu độ nhám: Các ký hiệu chuẩn giúp xác định yêu cầu về bề mặt.
- Ký hiệu dung sai: Hiểu rõ các ký hiệu dung sai để đảm bảo độ chính xác.
2. Sử dụng công cụ hỗ trợ
Có thể bạn quan tâm: Cập Nhật Giá Đất Đường Lương Định Của, Vĩnh Ngọc Nha Trang
- Phần mềm CAD: Các phần mềm như AutoCAD, SolidWorks giúp bạn hình dung không gian 3D dễ dàng hơn.
- Thước đo kỹ thuật: Dùng để kiểm tra kích thước trên bản vẽ.
3. Luyện tập thường xuyên
- Đọc nhiều bản vẽ khác nhau: Càng đọc nhiều, bạn càng quen thuộc với các dạng biểu diễn và ký hiệu.
- Thực hành vẽ: Việc tự tay vẽ lại các chi tiết đơn giản giúp củng cố kỹ năng đọc bản vẽ.
4. Hỏi ý kiến chuyên gia
- Khi gặp khó khăn: Đừng ngần ngại hỏi ý kiến của các kỹ sư hoặc thợ lành nghề.
- Trao đổi trong nhóm: Thảo luận với đồng nghiệp giúp mở rộng hiểu biết và phát hiện các điểm chưa rõ.
Lợi ích của việc đọc bản vẽ chi tiết thành thạo
1. Nâng cao chất lượng sản phẩm
- Giảm sai sót: Đọc hiểu bản vẽ chính xác giúp tránh các lỗi gia công.
- Đảm bảo độ chính xác: Tuân thủ đúng kích thước và yêu cầu kỹ thuật.
2. Tăng hiệu quả làm việc
- Tiết kiệm thời gian: Đọc bản vẽ nhanh chóng giúp rút ngắn thời gian chuẩn bị.
- Tối ưu hóa quy trình: Hiểu rõ bản vẽ giúp chọn phương pháp gia công phù hợp.
3. Phát triển kỹ năng chuyên môn
- Nâng cao năng lực: Khả năng đọc bản vẽ là kỹ năng cơ bản và quan trọng trong ngành kỹ thuật.
- Mở rộng cơ hội nghề nghiệp: Những người có kỹ năng đọc bản vẽ tốt thường được đánh giá cao hơn.
Kết luận
Hiểu rõ nội dung của bản vẽ chi tiết và nắm vững trình tự đọc bản vẽ là những kỹ năng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực kỹ thuật, sản xuất hay cơ khí. Việc đọc bản vẽ không chỉ đơn thuần là nhìn vào các con số và hình vẽ, mà còn là quá trình tư duy logic, phân tích và tổng hợp thông tin để hình dung được chi tiết trong không gian ba chiều.
Bằng cách tuân theo trình tự đọc bản vẽ chi tiết được đề cập trong bài viết, cùng với việc luyện tập thường xuyên và trau dồi kiến thức về các ký hiệu kỹ thuật, bạn sẽ nhanh chóng trở thành một người đọc bản vẽ thành thạo, tự tin xử lý mọi bản vẽ kỹ thuật một cách chính xác và hiệu quả.
